В мире крепежных изделий существует огромное множество различных элементов, каждый из которых выполняет свою специфическую функцию. Среди них особое место занимают болты с шестигранной головкой и мелким шагом резьбы, стандартизированные по DIN 960 и ГОСТ 7798. Эти метизы играют важнейшую роль в машиностроении, автомобилестроении и других отраслях, где требуется создание высоконадежных резьбовых соединений, устойчивых к вибрациям и динамическим нагрузкам.
Мелкий шаг резьбы обеспечивает большую площадь контакта между витками болта и гайки или резьбового отверстия. Это приводит к увеличению силы трения, что значительно снижает риск самоотвинчивания детали при постоянных вибрациях. Именно поэтому такие болты являются незаменимыми в ответственных узлах и механизмах.
Конструкция и маркировка болтов DIN 960 / ГОСТ 7798

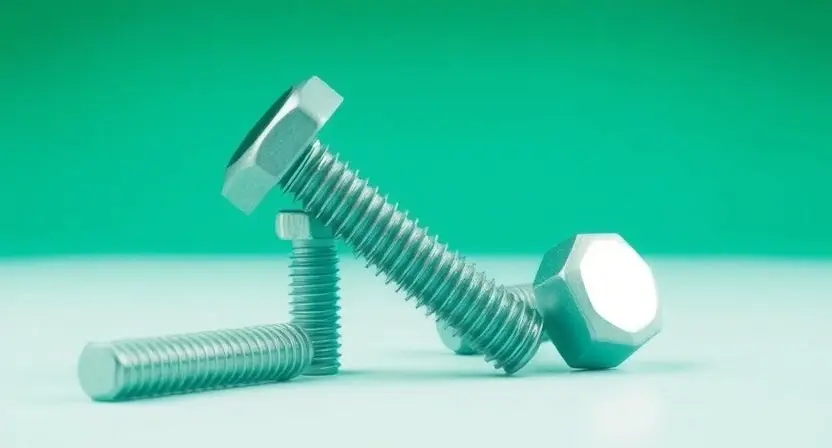

Конструктивно данный вид крепежа представляет собой металлический стержень с неполной метрической резьбой мелкого шага на одном конце и шестигранной головкой на другом. Шестигранная форма головки является классической и позволяет передавать значительные крутящие моменты при монтаже с помощью стандартных гаечных ключей или торцевых головок.
Отличительной особенностью стандарта DIN 960 является именно сочетание неполной резьбы и мелкого шага. Если требуется полная резьба с мелким шагом, используется стандарт DIN 961.
Маркировка на головке болта обычно содержит информацию о классе прочности и клеймо завода-изготовителя. Класс прочности (например, 8.8, 10.9, 12.9) указывает на механические характеристики стали. Первая цифра, умноженная на 100, показывает номинальное временное сопротивление (предел прочности на разрыв) в МПа. Вторая цифра, умноженная на 10 — это отношение предела текучести к пределу прочности в процентах. Подробнее про болт 960 можно узнать на специализированных ресурсах.
Преимущества и области применения
Использование мелкого шага резьбы дает ряд неоспоримых преимуществ по сравнению со стандартным (крупным) шагом:
- Повышенная виброустойчивость: Меньший угол подъема винтовой линии увеличивает самоторможение резьбы.
- Более точная регулировка: Мелкий шаг позволяет точнее дозировать усилие затяжки и регулировать зазоры.
- Увеличенная прочность стержня: Внутренний диаметр резьбы с мелким шагом больше, что делает стержень болта прочнее на срез и разрыв при том же номинальном диаметре.
- Герметичность: Большая площадь контакта витков способствует лучшей герметичности соединения.
Благодаря этим качествам, болты DIN 960 широко применяются в автомобильной промышленности (крепление деталей двигателя, подвески, тормозных систем), авиастроении, тяжелом машиностроении, станкостроении и приборостроении. Они необходимы там, где безопасность и надежность узла критически важны.
Правила подбора болтов
Выбор правильного болта — залог долговечности и безопасности конструкции. При подборе необходимо учитывать несколько ключевых параметров.
| Параметр | Описание и значение при выборе |
|---|---|
| Номинальный диаметр (d) | Определяется требуемой несущей способностью соединения. Измеряется по наружному диаметру резьбы. |
| Шаг резьбы (p) | Для DIN 960 шаг мелкий (например, М10х1, М12х1.5). Подбирается в соответствии с ответной резьбой. |
| Длина болта (L) | Должна обеспечивать прохождение через все скрепляемые детали и выход резьбы из гайки минимум на 2-3 витка. |
| Класс прочности | Выбирается исходя из расчетных нагрузок. Для ответственных соединений используют высокопрочные болты (8.8 и выше). |
| Материал и покрытие | Зависит от условий эксплуатации (влажность, агрессивные среды, температура). Применяют оцинкованные, оксидированные болты или из нержавеющей стали. |
При монтаже высокопрочных болтов с мелким шагом резьбы настоятельно рекомендуется использовать динамометрический ключ для обеспечения точного усилия затяжки согласно технической документации.
Таким образом, болты с шестигранной головкой и мелким шагом резьбы представляют собой высокотехнологичный крепеж, способный решать сложные инженерные задачи. Понимание их особенностей и правильный выбор гарантируют надежность и безопасность любых механических систем, в которых они применяются.
